产品描述

三相多功能电力仪表该表具有很高的性能价格比,可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件,该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。

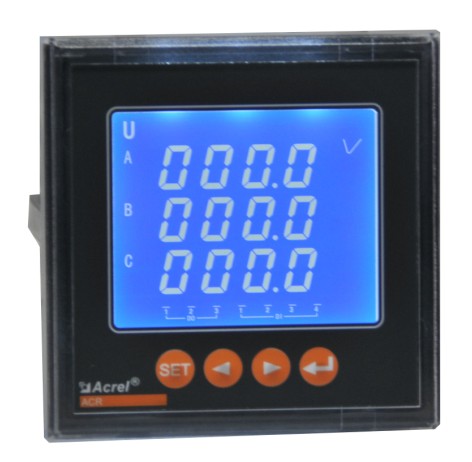

三相多功能电力仪表
智能网络电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数,如三相电流、电压,有功、无功功率,电度、谐波等。由于该电力仪表还具备完善的通信联网功能,所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
智能网络电力仪表具有很高的性能价格比,可以直接取代常规电力变送器及测量仪表。作为一种先进的智能化、数字化的前端采集元件,该系列网络仪表已广泛应用于各种控制系统、SCADA系统和能源管理系统中。
三相多功能电力仪表采用交流采样技术,能分别测量电网中的电流、电压、功率、功率因数和电能等参数,可通过面板薄膜开关设置倍率。带RS-485通讯接口,采用Modbus或Profibus协议;也可将电量信号转换成标准的直流模拟信号输出;或带开关量输入/输出,继电器报警输出等功能。
三相多功能电力仪表是针对电力系统、工矿企业、公共设施、智能大厦的电力监控需求而设计的。它能测量所有的常用电力参数,如三相电流、电压,有功、无功功率,电度、谐波等。由于该电力仪表还具备完善的通信联网功能,所以我们称之为网络电力仪表。它非常适合于实时电力监控系统。
三相多功能电力仪表可具有RS-485 通讯接口,采用Modbus-RTU 协议;可带模拟量输出、继电器报警输出、开关量输入/输出。根据不同要求,通过仪表面板按键,对变比、报警、通讯、开关量输出进行设置与控制。
三相多功能电力仪表
技术参数
网络
三相三线、三相四线
精度等级
电流、电压:0.2级,
功率、有功电能:0.5级,
频率:0.05Hz,
无功电能:1级
输入电流
额定值:AC1A、5A
过负荷: 1.2倍持续,瞬时10倍/10秒
功耗:<0.2VA
阻抗:<0.1Ω
输入电压
额定值:AC100V、400V
过负荷: 1.2倍持续,瞬时2倍/1秒
功耗:<0.2VA
阻抗:>200kΩ
工作电源
工作范围 AC85-270V
频率 50±5Hz,60±5Hz
功耗 <1W
工频耐压
2kV/1min交流有效值
开关量输入
2、4或8路路干接点输入,内置+5V电源
开关量输出
输出方式:2或4路继电器常开触点输出
触点容量:AC 250V/3A、DC 30V/3A
脉冲输出
输出方式:集电极开路的光耦脉冲,2路输出
脉冲常数: 10000、40000、160000 imp/kWh
通讯
RS485接口
MODBUS-RTU协议
波特率38400、19200、9600、4800可设定
长沙三相多功能电力仪表规格
三相多功能电力仪表
应用领域
能源管理系统
变电站自动化
配电网自动化
小区电力监控
工业自动化
智能建筑
智能型配电盘、开关柜
三相多功能电力仪表
可直接从电流、电压互感器接入信号;
可任意设定PT/CT变比;
仪表显示可滚动设置;
I/O开关量,继电器报警输出,4~20mA模拟量等功能模块化设计;
多块仪表可设置不同地址;
可通讯接入SCADA、PLC系统中;可与业界多种软件通讯(Intouch, Fix, Citec,组态网等);
LED或蓝屏背光LCD显示,可视度高;
方便安装,接线简单,工程量小;
仪表采用专用失电保护电路,在失电情况下,数据保存不丢失,恢复电源后,仪表继续运行;
四象限电能计量,分时计费,*大需量纪录及12个月电能统计。

问: 三相多功能电力仪表三相四线智能电表怎么看度数?
答: 总用电量=尖费率时段用电量+峰费率时段用电量+平费率时段用电量+谷费率时段用电量
